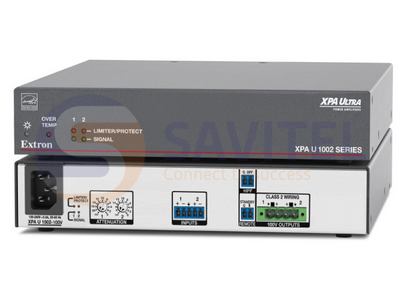

Extron XPA U 1002

Thông số kỹ thuật âm thanh

• Độ lợi điện áp:

  XPA U 1002: 23x (27 dB)

  XPA U 1002-70V: 57x (35 dB)

  XPA U 1002-100V: 81x (38 dB)

• CMRR: 75 dB @ 1 kHz (điển hình)

Ngõ vào âm thanh

• Số lượng/kiểu tín hiệu: 2 kênh cân bằng/không cân bằng
• Đầu nối: (1) đầu nối captive screw 3.5 mm, 5 cực
• Trở kháng: >10k ohm cân bằng/không cân bằng, DC coupled
• Mức danh định: +4 dBu (cân bằng)
• Mức tối đa: +20 dBu (7.75 Vrms, cân bằng)
• Độ nhạy đầu vào: +4 dBu
• Ngưỡng phát hiện tín hiệu: -65 dBu ±3 dB (cân bằng)

Ngõ ra âm thanh

• Số lượng/kiểu tín hiệu:

  XPA U 1002: 2 kênh, 4 hoặc 8 ohm

  XPA U 1002-70V: 2 kênh, 70V

  XPA U 1002-100V: 2 kênh, 100V

• Đầu nối: (1) captive screw 5 mm, 4 cực, hỗ trợ dây 22 AWG đến 12 AWG
• Trở kháng tải:

  XPA U 1002: tối thiểu 4 ohm

  XPA U 1002-70V: tối thiểu 50 ohm

  XPA U 1002-100V: tối thiểu 100 ohm

• Loại khuếch đại: Class D
• Công suất ngõ ra:

  XPA U 1002: 100W/kênh (8 ohm hoặc 4 ohm, 1 kHz, 0.1% THD)

  XPA U 1002-70V: 100W/kênh (70V, 1 kHz, 0.1% THD)

  XPA U 1002-100V: 100W/kênh (100V, 1 kHz, 0.2% THD)

• Đáp tuyến tần số: 20 Hz – 20 kHz (±1 dB)
• THD + Noise: 0.1% @ 1 kHz, thấp hơn 3 dB so với ngưỡng clipping
• Tỷ lệ S/N: 100 dB (20 Hz – 20 kHz, không cân bằng trọng số)
• Hệ số giảm chấn:

  XPA U 1002: >100 @ 8 ohm

  XPA U 1002-70V: >100 @ 50 ohm

  XPA U 1002-100V: >100 @ 100 ohm

• Bộ lọc cắt tần thấp:

  XPA U 1002-70V: 80 Hz, suy hao 12 dB/octave, tùy chọn qua captive screw

  XPA U 1002-100V: 80 Hz, suy hao 12 dB/octave, tùy chọn qua captive screw

Điều khiển/Remote

• Cổng điều khiển:

  XPA U 1002: (1) captive screw 3.5 mm, 2 cực

  XPA U 1002-70V: (2) captive screw 3.5 mm, 2 cực

  XPA U 1002-100V: (2) captive screw 3.5 mm, 2 cực

• Cấu hình chân:

  Standby: Pin 1 = GND, Pin 2 = Standby

  High-pass filter: Pin 1 = GND, Pin 2 = OFF

Nguồn và tiêu thụ điện

• Nguồn cấp: Tích hợp, ngõ vào 100-240 VAC, 50-60 Hz
• Công suất tiêu thụ và tỏa nhiệt:

  Các chế độ: hoạt động (1/8 công suất), không tải (idle), standby

  XPA U 1002: ~34-36 W khi hoạt động, ~5 W khi idle, <1 W standby

  XPA U 1002-70V: ~36 W khi hoạt động, ~5.5 W khi idle, <1 W standby

  XPA U 1002-100V: ~35 W khi hoạt động, ~5.3 W khi idle, <1 W standby

Môi trường hoạt động

• Nhiệt độ/độ ẩm lưu trữ: −40 đến +70°C / 10%-90% (không ngưng tụ)
• Nhiệt độ/độ ẩm vận hành: 0 đến +50°C / 10%-90% (không ngưng tụ)
• Làm mát: Đối lưu tự nhiên, không có lỗ thoát khí
• Bảo vệ: Giới hạn clipping, bảo vệ nhiệt, ngắn mạch, DC output
• Đèn hiển thị: LED Limiter/Protect, LED Over Temp, LED Power

Kích thước và cơ khí

• Khả năng gắn rack: Có, với phụ kiện đi kèm hoặc khay rack tùy chọn
• Vỏ máy: Kim loại
• Kích thước: 43 mm (H) x 220 mm (W) x 267 mm (D) / 1U cao, nửa rack rộng
• Trọng lượng: 1.5 kg (3.4 lbs)

Chứng nhận và tuân thủ

• Chứng nhận: CCC, CE, C-tick, c-UL, EN55032, EN55035, Ecofficient Level 3, FCC Class B, ICES, KC, UL, VCCI Class B
• Tiêu chuẩn: UL 62368-1, IEC 62368-1, BSEN 62368-1
• RoHS, WEEE: Tuân thủ
• Được UL chứng nhận sử dụng trong không gian plenum (UL 2043)

Bảo hành

• Sản phẩm: 3 năm (linh kiện và lao động)
• Bộ nguồn Everlast: 7 năm (linh kiện và lao động)
