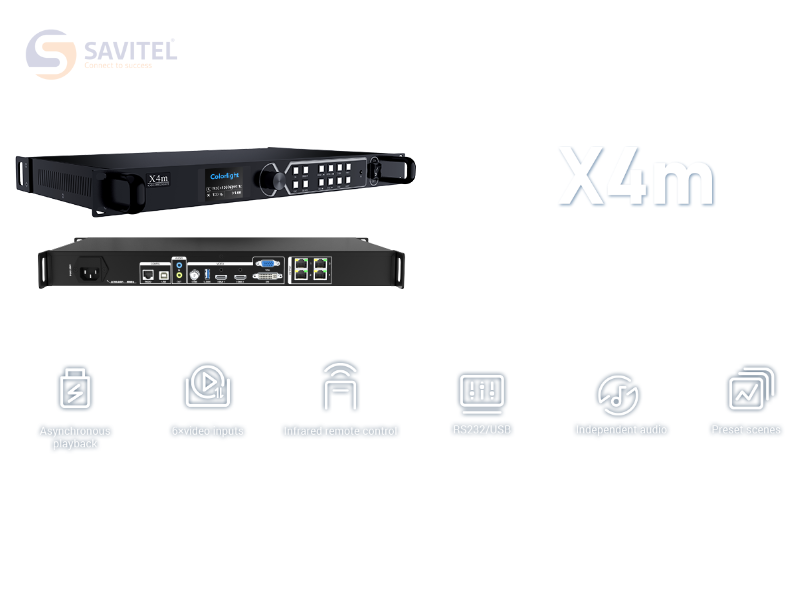

Bộ xử lý tín hiệu màn hình LED Colorlight X4m/X2m

Thông số đầu vào

• Độ phân giải tối đa: 1920×1080@60Hz

• Cổng tín hiệu: 2×HDMI1.4, 1×DVI, 1×VGA, 1×CVBS

• Cổng USB: 1×USB (hỗ trợ phát nội dung từ U-disk)

Thông số đầu ra

• Sức tải điểm ảnh: 1,3 triệu pixel

• Kích thước tối đa: Chiều rộng 3840 pixel hoặc chiều cao 2000 pixel

• Số cổng mạng: 2 cổng Ethernet Gigabit

• Hỗ trợ: Dự phòng cổng Ethernet

Âm thanh

• Đầu vào: 1×3.5mm

• Đầu ra: 1×3.5mm, hỗ trợ âm thanh từ HDMI và U-disk

Tính năng

• Chuyển đổi, cắt, thu phóng tín hiệu

• Bù dịch màn hình (offset)

• Điều chỉnh hình ảnh: độ tương phản, độ bão hòa, sắc độ, bù sáng, độ sắc nét

• Chuyển đổi không gian màu Limit Range → Full Range

• Gửi và đọc lại hệ số hiệu chỉnh màn hình, ghép nối nâng cao

• Hỗ trợ HDCP1.4

• Quản lý màu chính xác

• Cải thiện hiển thị thang xám ở độ sáng thấp

• 16 chế độ cảnh cài đặt sẵn

• Phát hình ảnh và video từ U-disk

• OSD cho phát nội dung từ U-disk và điều chỉnh màn hình (hỗ trợ remote tùy chọn)

Điều khiển

• Cổng USB: Dùng cho cấu hình điều khiển

• Giao thức RS232: Hỗ trợ kết nối điều khiển trung tâm

• Điều khiển hồng ngoại: Tùy chọn

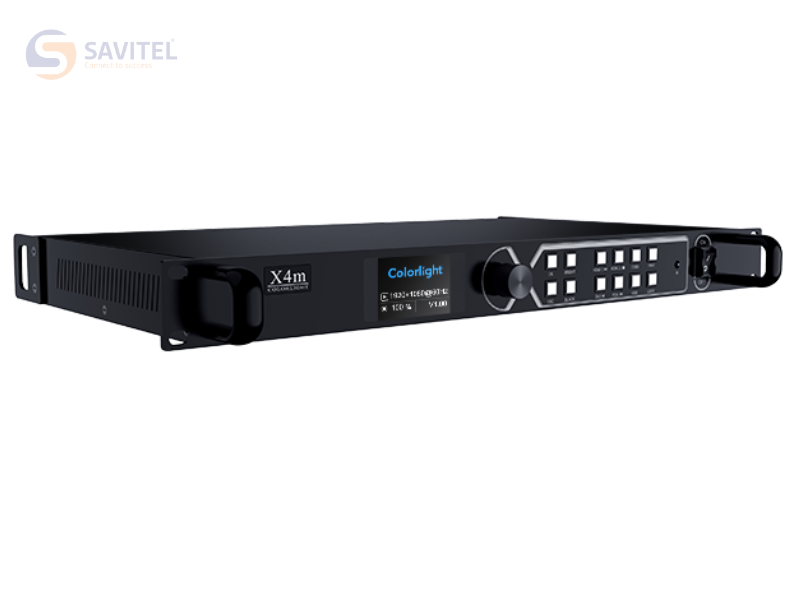

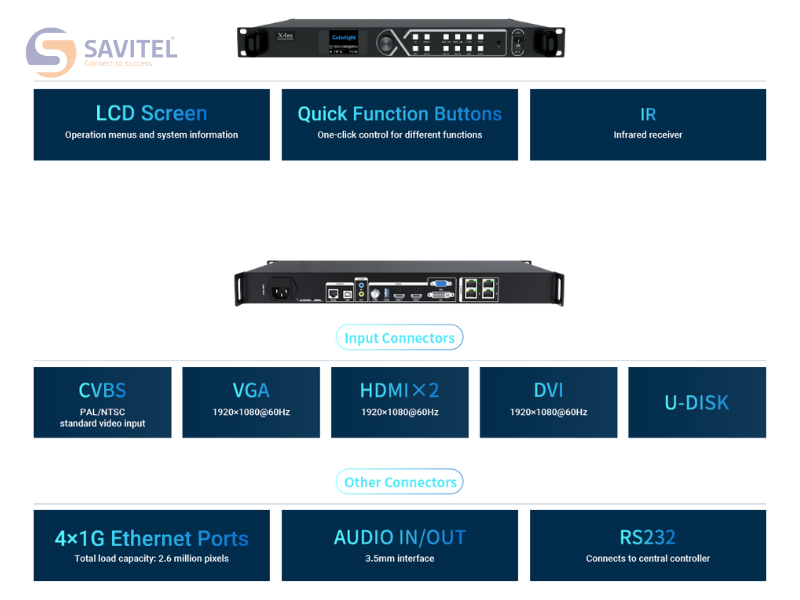

Bảng điều khiển trước

• Màn hình LCD: Hiển thị menu và thông tin hệ thống

• Núm xoay: Bấm để chọn, xoay để điều chỉnh tham số

• Các phím chức năng: OK, Bright, ESC, Black, chọn nguồn HDMI/DVI/VGA/CVBS, PART (cắt hình), USB, LOCK

• Cổng IR: Nhận tín hiệu remote

• Nút nguồn: Bật/tắt thiết bị

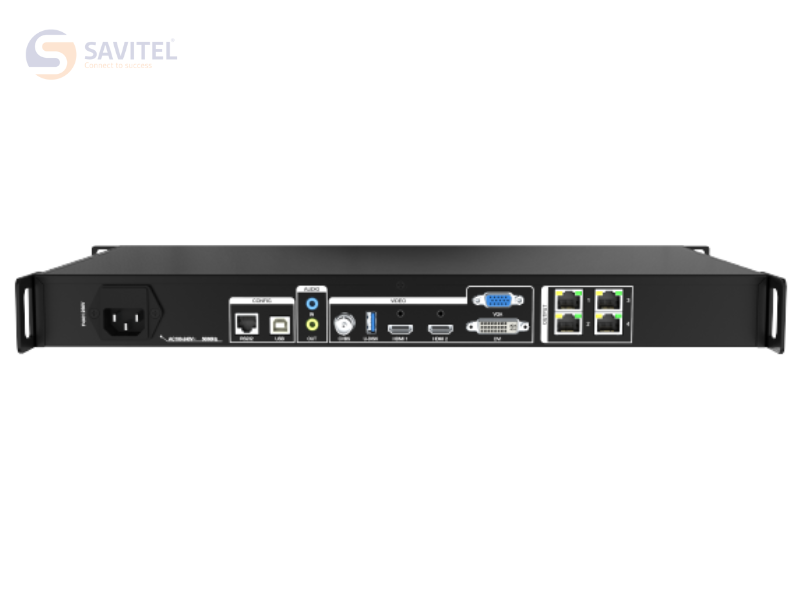

Bảng điều khiển sau

• Nguồn điện: AC100-240V~, 50/60Hz

• Cổng RS232: RJ11 (6P6C), kết nối điều khiển trung tâm

• Cổng USB: USB2.0 Type B, kết nối PC để cấu hình

• Audio In: Jack 3.5mm, nhận tín hiệu âm thanh

• Audio Out: Jack 3.5mm, xuất tín hiệu ra loa (hỗ trợ giải mã HDMI)

• CVBS: Đầu vào video PAL/NTSC

• U-disk: Hỗ trợ NTFS, FAT32, FAT16; định dạng hình ảnh (jpeg, jpg, png, bmp); codec video (MPEG1/2/4, H.263, H.264, H.265, RV30/40, Xvid); codec âm thanh (MPEG, AACLC, VORBIS, PCM, FLAC); độ phân giải tối đa 1920×1080@30Hz

• HDMI 1/2: HDMI1.4, 1920×1080@60Hz, hỗ trợ EDID1.4, HDCP1.4, âm thanh

• DVI: 1920×1080@60Hz, hỗ trợ EDID1.4, HDCP1.4

• VGA: 1920×1080@60Hz

• Port 1–2: 2 cổng Ethernet Gigabit, sức tải mỗi cổng 655.360 pixel, tổng 1,3 triệu pixel (tối đa rộng 3840 pixel, cao 2000 pixel), hỗ trợ dự phòng

Thông số tín hiệu đầu vào

• DVI: RGB 4:4:4, 8bit, 1920×1080@60Hz, tần số quét 23.98–120Hz

• HDMI 1.4: YCbCr 4:2:2, 4:4:4, RGB 4:4:4, 8bit, 1920×1080@60Hz, tần số quét 23.98–120Hz

Kích thước và trọng lượng

• Kích thước thiết bị: 482.6 × 44.0 × 292.0 mm

• Kích thước đóng gói: 523.0 × 95.0 × 340.0 mm

• Trọng lượng tịnh: 3.13kg

• Trọng lượng cả bao bì: 4.16kg

Đặc tính điện

• Điện áp đầu vào: AC100-240V, 50/60Hz

• Công suất tiêu thụ: 10W

Điều kiện làm việc

• Nhiệt độ hoạt động: -20℃ ~ 65℃

• Độ ẩm hoạt động: 0% ~ 80%RH, không ngưng tụ

• Nhiệt độ lưu trữ: -30℃ ~ 80℃

• Độ ẩm lưu trữ: 0% ~ 90%RH, không ngưng tụ

Phần mềm hỗ trợ

• LEDVISION V8.5 trở lên

• iSet V6.0 trở lên

• LEDUpgrade V3.9 trở lên

Chứng nhận

• CCC

• FCC

• CE

• UKCA
