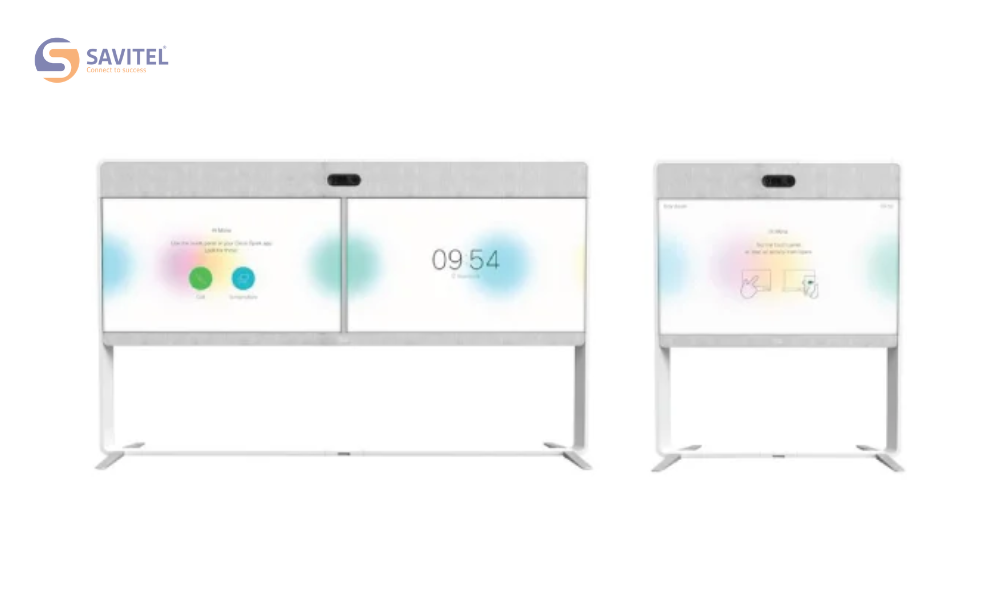

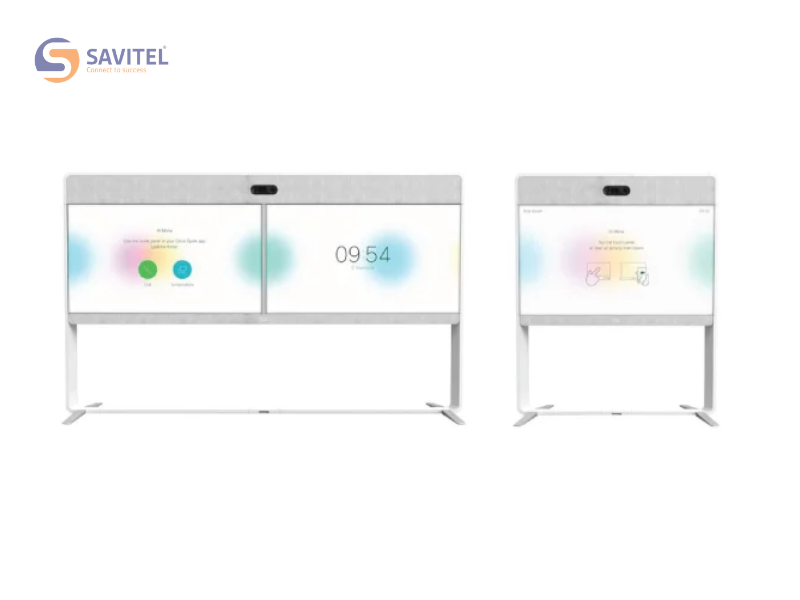

Thiết bị hội nghị Cisco Webex Room 70 G2

Tương thích phần mềm

• Nền tảng phần mềm hỗ trợ: Cisco Collaboration Endpoint Software từ phiên bản 9.14.5 trở lên hoặc Cisco Webex RoomOS.

Thành phần tiêu chuẩn đi kèm

• Bộ xử lý trung tâm: Cisco Webex Codec Pro dành cho Room 70 G2.

• Camera: Cisco Webex Quad Camera.

• Loa: Tích hợp sẵn trong hệ thống.

• Bộ điều khiển: Cisco Webex Room Navigator.

• Phương án lắp đặt: Hỗ trợ chân đế sàn hoặc giá treo tường.

• Phụ kiện kết nối: 2 cáp trình chiếu HDMI–HDMI, cáp mạng LAN và dây nguồn.

• Micro đi kèm: 2 micro để bàn Cisco dùng đầu nối Euroblock.

Thông số màn hình của phiên bản Room 70S G2

• Cấu hình hiển thị: 1 màn hình TFT-LCD 70 inch, đèn nền LED cạnh.

• Độ phân giải gốc: 3840 x 2160, tỷ lệ 16:9.

• Tỷ lệ tương phản điển hình: 4000:1.

• Góc nhìn: ±88° điển hình, ±70° tối thiểu.

• Thời gian đáp ứng: khoảng 6 ms.

• Độ sáng hiển thị: 230 cd/m2 tại 7200K mặc định, hoặc 260 cd/m2 tại 10000K.

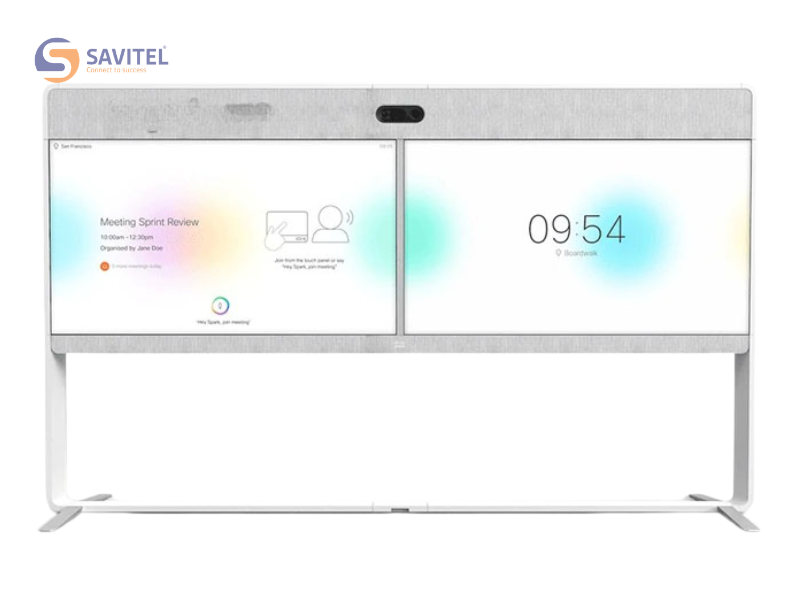

Thông số màn hình của phiên bản Room 70D G2

• Cấu hình hiển thị: 2 màn hình TFT-LCD 70 inch, đèn nền LED cạnh.

• Độ phân giải gốc: 3840 x 2160, tỷ lệ 16:9.

• Tỷ lệ tương phản điển hình: 4000:1.

• Góc nhìn: ±88° điển hình, ±70° tối thiểu.

• Thời gian đáp ứng: khoảng 6 ms.

• Độ sáng hiển thị: 230 cd/m2 tại 7200K mặc định, hoặc 260 cd/m2 tại 10000K.

Phần cứng tùy chọn

• Thiết bị mở rộng: Có thể bổ sung micro để bàn hoặc micro âm trần.

Băng thông truyền dẫn

• Tốc độ tối đa cho kết nối điểm-điểm: lên tới 6 Mbps.

Băng thông tối thiểu theo độ phân giải và tốc độ khung hình

• 720p30: từ 768 kbps.

• 720p60: từ 1152 kbps.

• 1080p30: từ 1472 kbps.

• 1080p60: từ 2560 kbps.

Khả năng vượt tường lửa

• Công nghệ hỗ trợ: Cisco Expressway.

• Chuẩn traversal: H.460.18 và H.460.19.

Chuẩn nén video

• Định dạng hỗ trợ: H.264, H.265 và H.263.

• Ghi chú kỹ thuật: H.263 chỉ áp dụng cho chế độ tương thích với TANDBERG MXP.

Giao diện đầu vào video

• HDMI tiêu chuẩn: 2 cổng, hỗ trợ tối đa 1080p60.

• HDMI mở rộng: 3 cổng, hỗ trợ tối đa UHD 3840 x 2160 ở 30 fps, đồng thời tương thích 1080p60.

• SDI: 1 cổng 3G-SDI/HD-SDI, hỗ trợ tối đa 1080p60.

• Tính năng kèm theo: hỗ trợ EDID và CEC 2.0.

Giao diện đầu ra video

• HDMI 4K60: 2 cổng, hỗ trợ tới 3840 x 2160 ở 60 fps.

• HDMI 4K30: 1 cổng, hỗ trợ tới 3840 x 2160 ở 30 fps.

• CEC: hỗ trợ chuẩn điều khiển điện tử tiêu dùng CEC 2.0.

• Lưu ý: một hoặc hai đầu ra HDMI có thể được dùng cho màn hình tích hợp.

Khả năng mã hóa và giải mã hình ảnh

• Luồng video chính: tối đa Full HD 1080p60.

• Luồng nội dung: tối đa 4K 2160p15.

Chuẩn âm thanh hỗ trợ

• Các codec âm thanh: G.711, G.722, G.722.1, G.729AB và OPUS.

• AAC-LD: hỗ trợ MPEG4 AAC-LD đơn kênh và hai kênh ở mức 64 kbps và 128 kbps.

Tính năng xử lý âm thanh

• Dải âm thanh: hỗ trợ chất lượng cao tới 20 kHz.

• Khử vọng: 8 bộ triệt tiếng vang hoạt động độc lập.

• Trộn tín hiệu: bộ trộn âm thanh 8 cổng.

• Cân bằng âm: 8 bộ equalizer có thể gán riêng.

• Điều khiển mức tín hiệu: AGC tự động.

• Lọc nhiễu: tự động giảm tiếng ồn nền.

• Đồng bộ: hỗ trợ đồng bộ môi chủ động.

Giao diện đầu vào âm thanh

• Micro: 8 ngõ vào micro dùng nguồn phantom 48V, đầu nối Euroblock.

• Xử lý riêng từng kênh: mỗi micro có khử vọng và giảm nhiễu độc lập.

• Cấu hình mức tín hiệu: toàn bộ ngõ micro có thể đặt ở mức line cân bằng.

• HDMI âm thanh số: 3 đầu vào HDMI cho tín hiệu stereo từ PC hoặc DVD.

Giao diện đầu ra âm thanh ngoài

• Line out: 6 đầu ra mức line cân bằng, sử dụng đầu nối Euroblock.

• HDMI audio out: 3 đầu ra HDMI.

• ARC: đầu vào HDMI số 1 hỗ trợ Audio Return Channel.

• Kết nối nội bộ: có đường xuất âm thanh đến Quad Camera.

Hệ thống loa tích hợp

• Cấu hình loa: loa đa kênh tích hợp cùng dải trầm toàn dải.

• Đáp tuyến tần số: từ 45 Hz đến 20 kHz.

• Mức áp suất âm cực đại: 104 dB SPL tại khoảng cách 1 m.

Khả năng theo dõi người phát biểu

• Mảng micro: cấu hình 6 phần tử phục vụ theo dõi loa nói chính xác.

Hỗ trợ luồng kép

• H.323: hỗ trợ H.239 dual stream.

• SIP: hỗ trợ BFCP dual stream.

• Độ phân giải trình chiếu: hỗ trợ tới 3840 x 2160p15 hoặc 1080p60.

Chia sẻ nội dung không dây

• Webex client: hỗ trợ tới 3840 x 2160p5.

• Cisco Intelligent Proximity client: hỗ trợ tới 1920 x 1080p5.

Khả năng hội nghị đa điểm

• Hội nghị nhúng: hỗ trợ tối đa 5 điểm SIP/H.323 khi kích hoạt tùy chọn MultiSite.

Tính năng MultiSite tùy chọn

• Chế độ hoạt động: đa điểm SIP/H.323 thích ứng.

• Hội nghị 3 điểm: tới 1080p30 kèm nội dung 4Kp15.

• Hội nghị 4 điểm: tới 720p30 kèm nội dung 4Kp15.

• Hội nghị 5 điểm: tới 720p30 kèm nội dung 4Kp15.

• Chuyển mã: âm thanh và video được chuyển mã riêng cho từng luồng.

• Khả năng tương thích: cho phép H.323, SIP và VoIP cùng tồn tại trong một phiên họp.

• Trình bày nội dung: hỗ trợ H.239/BFCP từ mọi điểm tham gia với độ phân giải tối đa 3840 x 2160p5.

• Bố cục hiển thị: hỗ trợ hiện diện liên tục tự động.

• Bảo mật và luồng kép: áp dụng được từ mọi điểm cầu.

Giao thức truyền thông

• Chuẩn hỗ trợ: H.323, SIP và Webex.

Mã hóa nhúng

• Phạm vi áp dụng: cuộc gọi điểm-điểm H.323 và SIP.

• Chuẩn bảo mật: H.235 v3 và AES.

• Quản lý khóa: hỗ trợ tạo và trao đổi khóa tự động.

Tính năng mạng IP

• DNS: hỗ trợ phân giải tên cho cấu hình dịch vụ.

• QoS: hỗ trợ Differentiated Services.

• Quản lý băng thông: điều chỉnh thích ứng trên nền IP, bao gồm kiểm soát luồng.

• Phát hiện điều phối: tự nhận dạng gatekeeper.

• Đồng bộ âm hình: hỗ trợ phát động và đệm hát nhép.

• DTMF trên H.323: hỗ trợ H.245 dual-tone multifrequency.

• DTMF trên SIP: hỗ trợ theo RFC 4733.

• Đồng bộ thời gian: hỗ trợ NTP.

• Điều chỉnh theo lỗi gói: giảm tốc độ khi phát hiện mất gói.

• Quay số: hỗ trợ URI dialing.

• Giao thức nền: TCP/IP và DHCP.

• Xác thực truy cập: 802.1X.

• Mạng ảo: 802.1Q VLAN.

• Ưu tiên lưu lượng: 802.1p cho QoS và CoS.

• Tối ưu truyền thông: Cisco Media Assure và ClearPath.

Khả năng điều khiển cuộc gọi

• Nền tảng đám mây: Cisco Collaboration Cloud và Webex.

• Quản lý tập trung: Cisco Unified Communications Manager.

• Đăng ký nội bộ: hỗ trợ native registration với UCM.

• Yêu cầu phiên bản UCM: từ 10.5.2 trở lên, kèm gói thiết bị cho Room 70 G2.

• Máy chủ video: Cisco VCS.

• Đăng ký nội bộ với VCS: được hỗ trợ.

• Tương thích mở rộng: hỗ trợ gatekeeper H.323 bên thứ ba và SIP proxy theo chuẩn.

Tương thích Cisco TMS

• Phiên bản hỗ trợ: Room 70 G2 tương thích từ Cisco TMS 15.6.2.

Tính năng bảo mật hệ thống

• Giao thức quản trị an toàn: HTTPS và SSH.

• Bảo vệ truy cập: hỗ trợ mật khẩu quản trị IP.

• Điều khiển thiết bị: mật khẩu cho các chức năng quản trị trên Room Navigator.

• Kiểm soát dịch vụ: cho phép vô hiệu hóa dịch vụ IP.

• Bảo vệ cấu hình: hỗ trợ khóa cài đặt mạng.

Quản lý chứng chỉ số

• CAPF: hỗ trợ chức năng ủy quyền cấp chứng chỉ nhằm tăng cường an ninh.

• MIC: chứng chỉ do nhà sản xuất cài đặt sẵn.

• LSC: chứng chỉ quan trọng tại thiết bị cục bộ.

• X.509: hỗ trợ chứng chỉ DER nhị phân; chấp nhận cả DER và Base-64 cho chứng chỉ máy khách và máy chủ.

• Kích thước khóa hỗ trợ: 1024, 2048 và 4096 bit.

Giao diện mạng của codec

• LAN chính: 1 cổng Ethernet RJ-45 10/100/1000.

• Kết nối camera: 2 cổng Ethernet RJ-45 10/100/1000 để ghép nối trực tiếp.

• PoE: 2 cổng Ethernet RJ-45 10/100/1000 hỗ trợ cấp nguồn qua mạng.

• Cổng chuyên dụng: 1 cổng PoE dành riêng cho Cisco Webex Room Navigator.

• Wi-Fi: chuẩn 802.11a/b/g/n/ac trên băng tần 2,4 GHz và 5 GHz.

• Cấu hình vô tuyến: MIMO 2x2.

Giao diện mở rộng khác

• Cổng kết nối: 2 cổng USB-A, 1 cổng USB-B, 1 cổng micro-USB.

• Khôi phục hệ thống: có lỗ kim reset về mặc định.

Nguồn điện và công suất tiêu thụ

• Bộ nguồn: tự động nhận dải điện áp đầu vào.

• Điện áp hoạt động: 100 đến 240 VAC, 50/60 Hz.

• Phiên bản hai màn hình: công suất trung bình 470 W, chế độ chờ 92 W.

• Phiên bản một màn hình: công suất trung bình 258 W, chế độ chờ 79 W.

• Điều kiện đo: mức tiêu thụ điện được xác định theo IEC 60950-1 trong điều kiện vận hành thông thường.

Điều kiện môi trường khi vận hành

• Nhiệt độ môi trường: từ 0°C đến 35°C.

• Độ ẩm tương đối: từ 20% đến 90% RH.

• Độ cao hoạt động tối đa: 3000 m.

Điều kiện bảo quản và vận chuyển

• Nhiệt độ lưu trữ: từ -20°C đến 60°C.

• Độ ẩm lưu trữ: từ 10% đến 90% RH, không ngưng tụ.

Kích thước và khối lượng của Room 70D G2 dùng chân đế sàn

• Chiều rộng: 3169 mm.

• Chiều cao: 1920 mm.

• Chiều sâu: 920 mm.

• Khối lượng mô-đun màn hình: 177 kg.

• Khối lượng chân đế: 35 kg.

• Tổng khối lượng: 214 kg.

Kích thước và khối lượng của Room 70S G2 dùng chân đế sàn

• Chiều rộng: 1596 mm.

• Chiều cao: 1920 mm.

• Chiều sâu: 1020 mm.

• Khối lượng mô-đun màn hình: 89 kg.

• Khối lượng chân đế: 26 kg.

• Tổng khối lượng: 113 kg.

Kích thước và khối lượng của Room 70D G2 dùng giá treo tường

• Chiều rộng: 3169 mm.

• Chiều cao: 1258 mm.

• Chiều sâu: 150 mm.

• Khối lượng mô-đun màn hình: 177 kg.

• Khối lượng giá treo tường: 40 kg.

• Tổng khối lượng: 220 kg.

Kích thước và khối lượng của Room 70S G2 dùng giá treo tường

• Chiều rộng: 1596 mm.

• Chiều cao: 1258 mm.

• Chiều sâu: 150 mm.

• Khối lượng mô-đun màn hình: 89 kg.

• Khối lượng giá treo tường: 26 kg.

• Tổng khối lượng: 115 kg.

Thông số camera tích hợp

• Độ phân giải camera: Ultra HD 5K.

• Tốc độ khung hình: hỗ trợ tối đa 60 fps.

• Độ phân giải cảm biến: 15,1 MP.

• Loại cảm biến: CMOS kích thước 1/1.7 inch.

• Zoom số: 5x.

• Cấu trúc quang học: 3 ống kính tele, mỗi ống kính có trường nhìn ngang 50°.

• Khẩu độ: f/2.0.

• Góc nhìn: ngang 83°, dọc 51,5°.

• Tự động lấy khung: dựa trên âm thanh kết hợp nhận diện khuôn mặt.

• Độ phân giải hình ảnh: 5120 x 2880 pixel.

• Tự động hiệu chỉnh: lấy nét, độ sáng và cân bằng trắng tự động.

• Khoảng lấy nét: từ 1 m đến vô cực.
