Thiết bị ATA là gì? Tổng quan Analog Telephone Adapter trong hệ thống VoIP

Điện thoại analog, máy fax và nhiều thiết bị viễn thông truyền thống vẫn có thể tiếp tục hoạt động khi doanh nghiệp chuyển sang hệ thống điện thoại IP. Thành phần tạo cầu nối giữa hai môi trường này chính là ATA, thiết bị chuyển đổi tín hiệu analog sang dữ liệu phù hợp với mạng VoIP và thực hiện quá trình ngược lại khi nhận cuộc gọi.

Hiểu rõ thiết bị ATA là gì, chức năng của cổng FXS, FXO, Ethernet cũng như giao thức SIP và codec sẽ giúp lựa chọn thiết bị phù hợp hơn với tổng đài IP, đường PSTN và hạ tầng điện thoại đang có. SAVITEL sẽ phân tích những thành phần quan trọng này, đồng thời làm rõ trường hợp sử dụng Grandstream ATA và HT813 Grandstream trong hệ thống thực tế.

Thiết bị ATA là gì?

ATA là viết tắt của Analog Telephone Adapter, thiết bị trung gian cho phép điện thoại analog, máy fax hoặc một số thiết bị đầu cuối analog giao tiếp với hệ thống điện thoại sử dụng mạng IP. ATA tiếp nhận tín hiệu thoại analog từ thiết bị đầu cuối, xử lý và chuyển đổi thành luồng dữ liệu để truyền qua hệ thống VoIP.

Ở chiều ngược lại, ATA nhận dữ liệu thoại từ mạng IP, giải mã và tạo lại tín hiệu phù hợp để điện thoại analog có thể phát âm thanh như khi sử dụng trên hệ thống điện thoại truyền thống. Nhờ đó, doanh nghiệp có thể triển khai VoIP mà không nhất thiết phải thay toàn bộ điện thoại analog đang sử dụng.

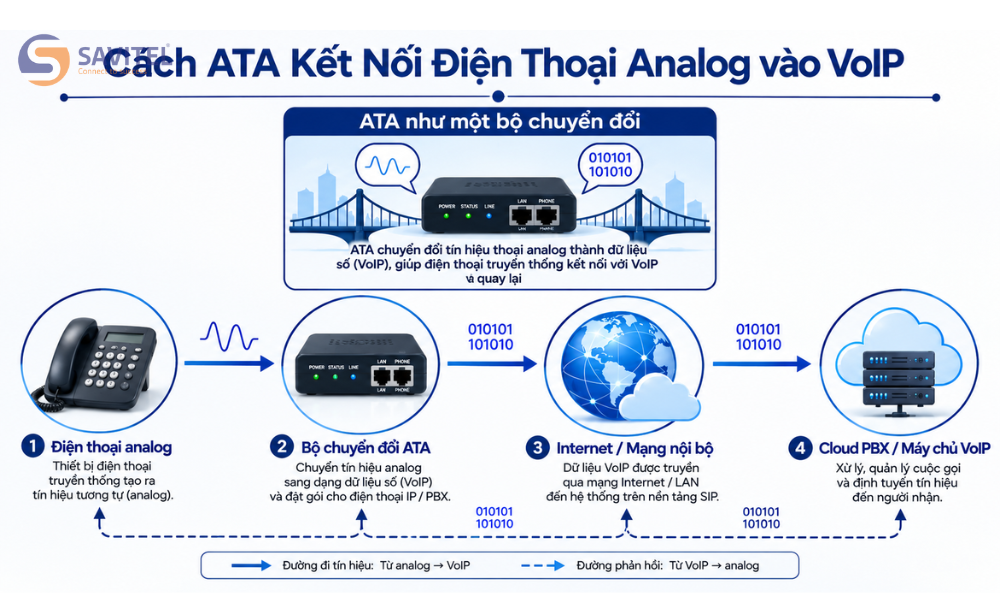

Thiết bị ATA hoạt động như thế nào trong hệ thống VoIP?

Khi người dùng nhấc máy và thực hiện cuộc gọi, ATA nhận tín hiệu từ điện thoại analog thông qua cổng FXS, số hóa âm thanh bằng codec rồi thiết lập phiên liên lạc với tổng đài hoặc máy chủ VoIP, phổ biến nhất thông qua SIP. Khi nhận cuộc gọi, quá trình diễn ra ngược lại: dữ liệu thoại IP được giải mã thành tín hiệu analog, đồng thời ATA cung cấp các chức năng cần thiết như chuông, âm báo và trạng thái đường dây cho điện thoại.

Các phương thức kết nối của Analog Telephone Adapter

Kết nối ATA trực tiếp với mạng IP

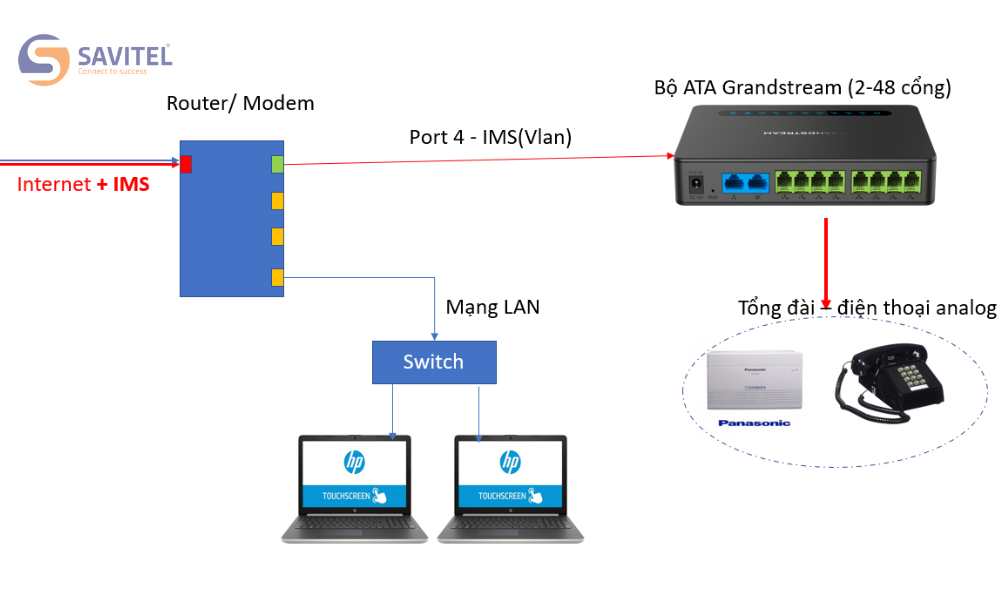

Đây là phương thức phổ biến trên các ATA hiện đại. Thiết bị được nối với switch, router hoặc modem thông qua Ethernet, sau đó đăng ký tài khoản SIP với tổng đài IP, máy chủ SIP hoặc dịch vụ VoIP. Điện thoại analog kết nối trực tiếp vào ATA nên hệ thống có thể hoạt động độc lập mà không cần máy tính chạy liên tục.

Kết nối ATA với máy tính qua USB

Một số thiết bị ATA, đặc biệt ở các kiến trúc hoặc sản phẩm thế hệ trước, có thể giao tiếp với máy tính qua USB. Máy tính khi đó cung cấp kết nối hoặc phần mềm softphone làm trung gian xử lý cuộc gọi VoIP. Cách triển khai này hiện ít phổ biến hơn ATA hoạt động độc lập qua Ethernet vì phụ thuộc vào máy tính và phần mềm đi kèm.

Các cổng kết nối phổ biến trên thiết bị ATA hiện đại

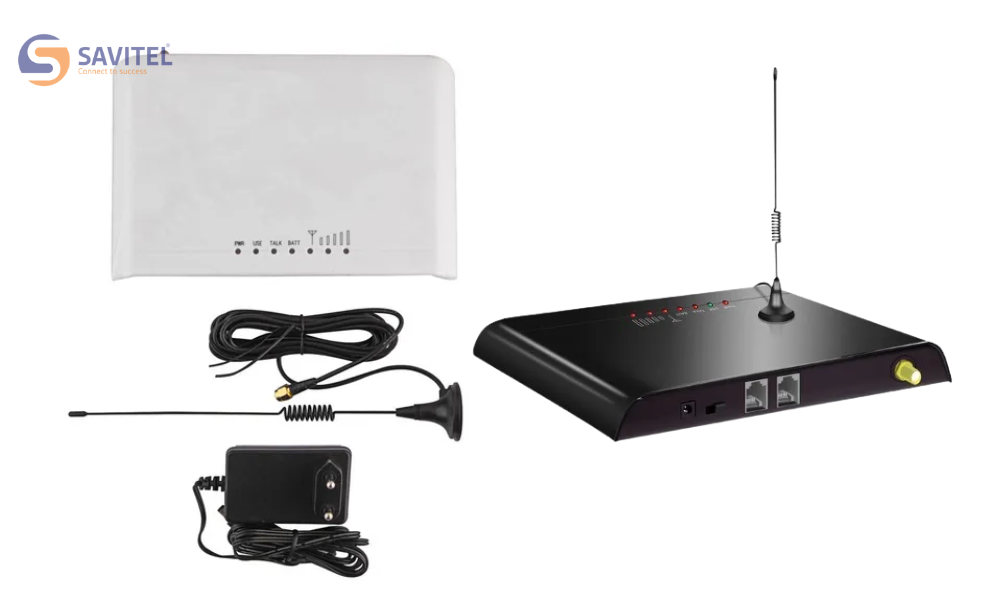

Cổng FXS kết nối điện thoại và thiết bị analog

FXS là giao diện dùng để kết nối ATA với điện thoại analog, máy fax hoặc thiết bị đầu cuối tương thích. Cổng FXS không chỉ truyền âm thanh mà còn cung cấp các điều kiện đường dây cần thiết như điện áp, tín hiệu chuông và dial tone. Trên ATA, cổng này thường sử dụng đầu RJ11 và có thể được ký hiệu PHONE hoặc FXS.

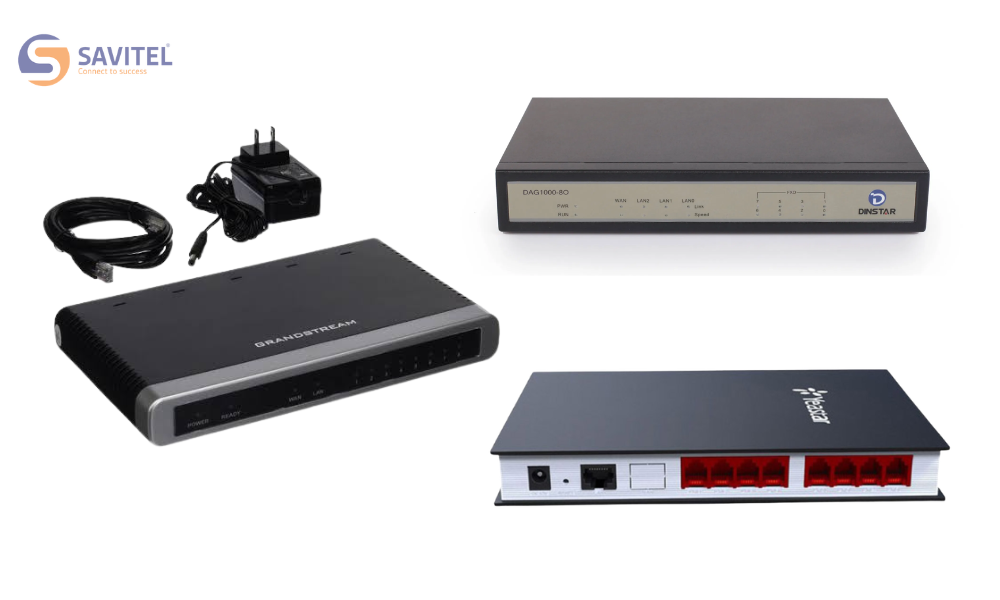

Cổng FXO kết nối với đường điện thoại PSTN

FXO được sử dụng khi cần đưa một đường điện thoại analog từ nhà cung cấp PSTN vào hệ thống VoIP hoặc tổng đài IP. Khác với FXS, FXO hoạt động như một thiết bị đầu cuối nhận tín hiệu từ đường điện thoại. ATA có FXO có thể đóng vai trò gateway giữa PSTN và VoIP, phù hợp khi doanh nghiệp vẫn cần duy trì đường điện thoại truyền thống.

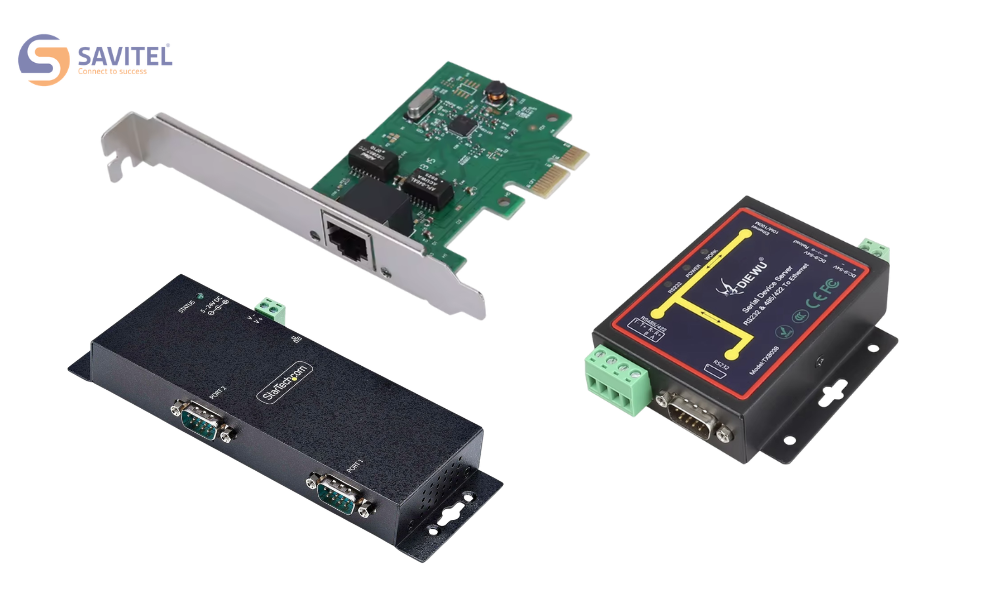

Cổng Ethernet kết nối ATA với mạng IP

Cổng Ethernet RJ45 tạo kết nối giữa ATA với hạ tầng mạng IP. ATA cơ bản có thể chỉ trang bị một cổng mạng, trong khi một số model tích hợp LAN, WAN hoặc bộ định tuyến NAT để hỗ trợ cấu hình linh hoạt hơn. Tốc độ cổng mạng tùy từng sản phẩm, từ Fast Ethernet 10/100 Mbps đến Gigabit Ethernet trên các dòng ATA khác.

Cấu hình thường gặp của thiết bị ATA

Cấu hình ATA thay đổi tùy số lượng thiết bị analog, yêu cầu kết nối PSTN và quy mô hệ thống. Có thể phân biệt một số dạng phổ biến dựa trên số cổng và chức năng chính:

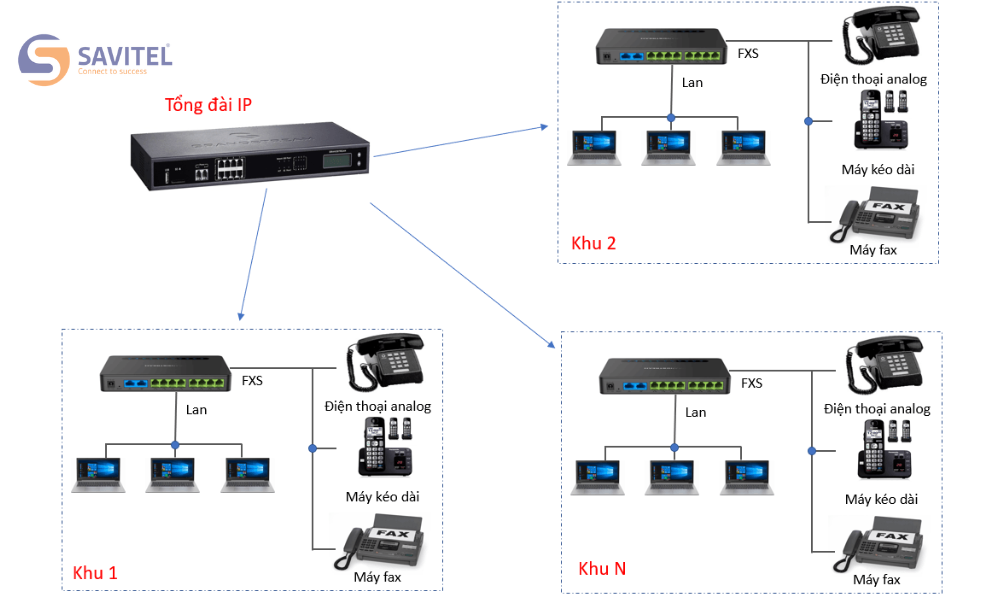

• ATA nhiều cổng FXS: phù hợp khi cần đưa nhiều điện thoại analog hoặc máy fax vào hệ thống VoIP. Các thiết bị quy mô lớn hơn thường được gọi là analog VoIP gateway.

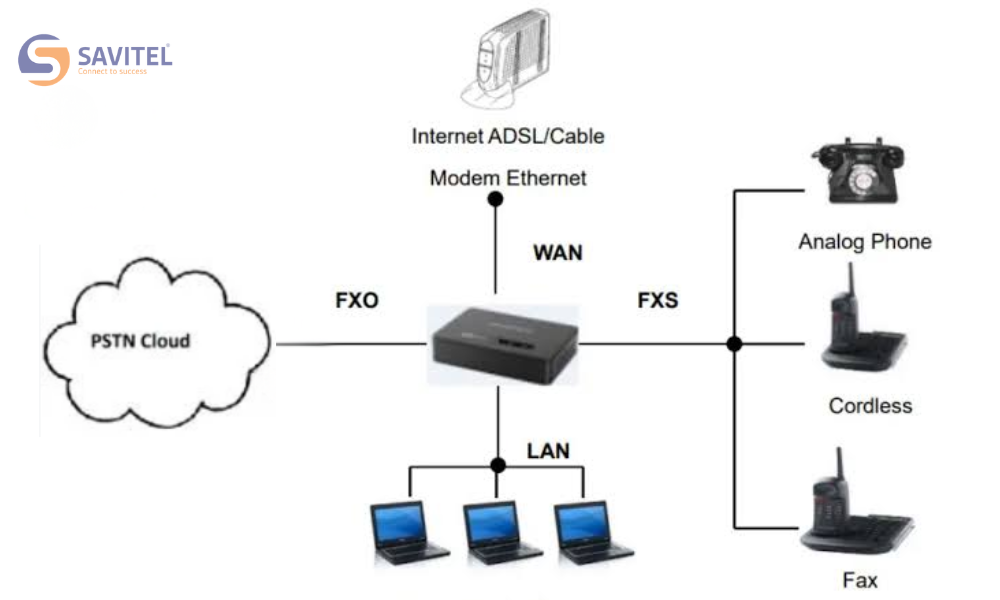

• ATA kết hợp FXS và FXO: vừa kết nối điện thoại analog, vừa kết nối được đường PSTN. Đây là kiến trúc của các thiết bị hybrid như HT813 Grandstream.

• ATA một cổng FXS: cấu hình đơn giản dành cho một điện thoại analog, máy fax hoặc thiết bị cần kết nối vào dịch vụ VoIP.
• ATA hai hoặc nhiều cổng FXS: cho phép phục vụ nhiều đầu cuối analog trên cùng một thiết bị, phù hợp văn phòng nhỏ hoặc các vị trí cần giữ lại điện thoại hiện hữu.

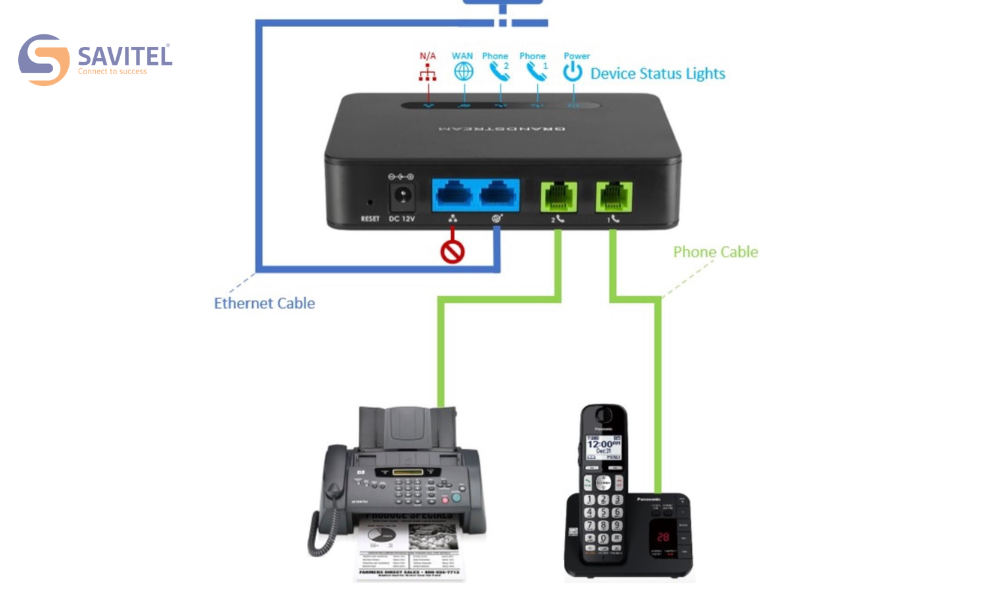

• ATA tích hợp hai cổng Ethernet: có thể cung cấp WAN/LAN cùng khả năng NAT tùy model, giúp thiết bị tham gia mạng linh hoạt hơn so với ATA chỉ có một giao diện mạng.

Số cổng không phải yếu tố duy nhất cần xem xét. Khi xây dựng hệ thống nên kiểm tra số tài khoản hoặc SIP profile được hỗ trợ, codec, khả năng fax, phương thức quản lý, bảo mật, yêu cầu nguồn và mức độ tương thích với tổng đài đang sử dụng.

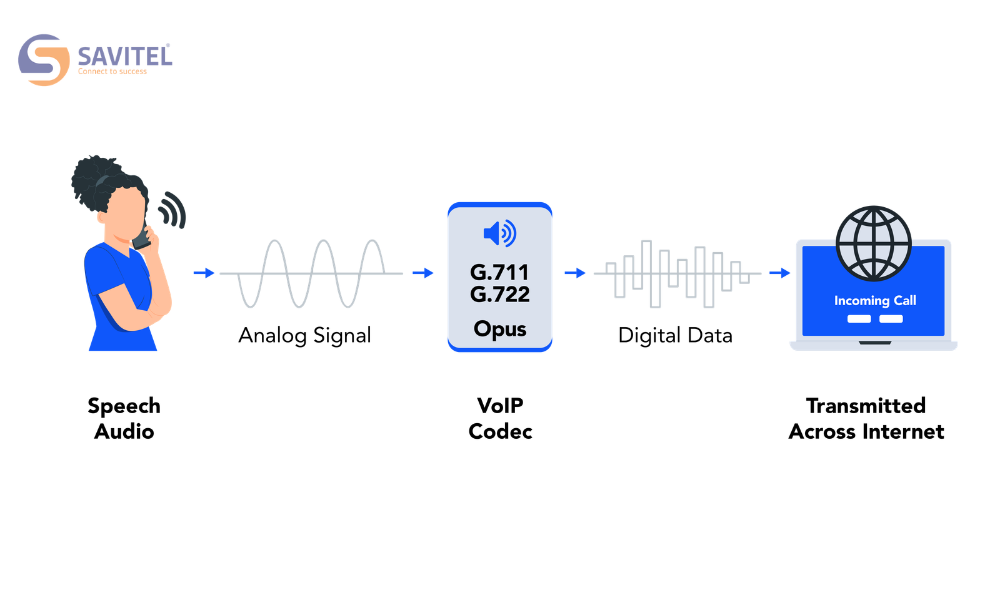

Giao thức VoIP và codec được sử dụng trên ATA

SIP và các giao thức VoIP phổ biến

SIP là giao thức báo hiệu phổ biến trên ATA hiện đại, đảm nhiệm việc thiết lập, thay đổi và kết thúc phiên liên lạc giữa thiết bị với tổng đài hoặc máy chủ SIP. Một số hệ thống và ATA khác còn có thể sử dụng H.323, MGCP hoặc các giao thức khác. Khả năng tương thích giao thức cần được kiểm tra với tổng đài IP và nhà cung cấp dịch vụ trước khi triển khai.

Codec chuyển đổi tín hiệu trên thiết bị ATA

Codec quyết định cách tín hiệu thoại được mã hóa để truyền qua mạng và giải mã khi đến đầu nhận. Mỗi codec có đặc điểm khác nhau về băng thông, chất lượng âm thanh và khả năng tương thích:

• G.729: sử dụng mức băng thông thấp hơn G.711, từng được triển khai rộng rãi trong những hệ thống cần tối ưu tài nguyên đường truyền.
• G.711: codec thoại băng hẹp phổ biến với hai biến thể PCMU và PCMA, cung cấp chất lượng thoại ổn định nhưng yêu cầu băng thông cao hơn các codec nén mạnh.
• iLBC: codec thoại được thiết kế để hoạt động tốt trong một số môi trường mạng có hiện tượng mất gói.
• G.726: codec ADPCM hỗ trợ nhiều mức tốc độ bit và vẫn xuất hiện trên nhiều thiết bị VoIP.
• G.723.1: codec tốc độ bit thấp từng được sử dụng trong các hệ thống VoIP cần tiết kiệm băng thông.
• OPUS: codec linh hoạt, có khả năng làm việc trên nhiều mức bitrate và điều kiện mạng; mức hỗ trợ cụ thể phụ thuộc từng ATA.

Ngoài codec thoại, ATA dùng cho máy fax cần xem xét khả năng hỗ trợ T.38 Fax Relay hoặc Fax Pass-through. T.38 được thiết kế để truyền fax trên mạng IP ổn định hơn so với việc xử lý tín hiệu fax như một cuộc gọi thoại thông thường.

Grandstream ATA và HT813 Grandstream

Grandstream ATA là nhóm thiết bị chuyển đổi điện thoại analog của Grandstream, bao gồm các model dành cho một hoặc nhiều đầu cuối analog và những thiết bị kết hợp FXS với FXO. Dòng sản phẩm này hướng đến việc đưa điện thoại, máy fax và hạ tầng analog hiện có vào hệ thống SIP mà không phải thay đồng loạt bằng điện thoại IP.

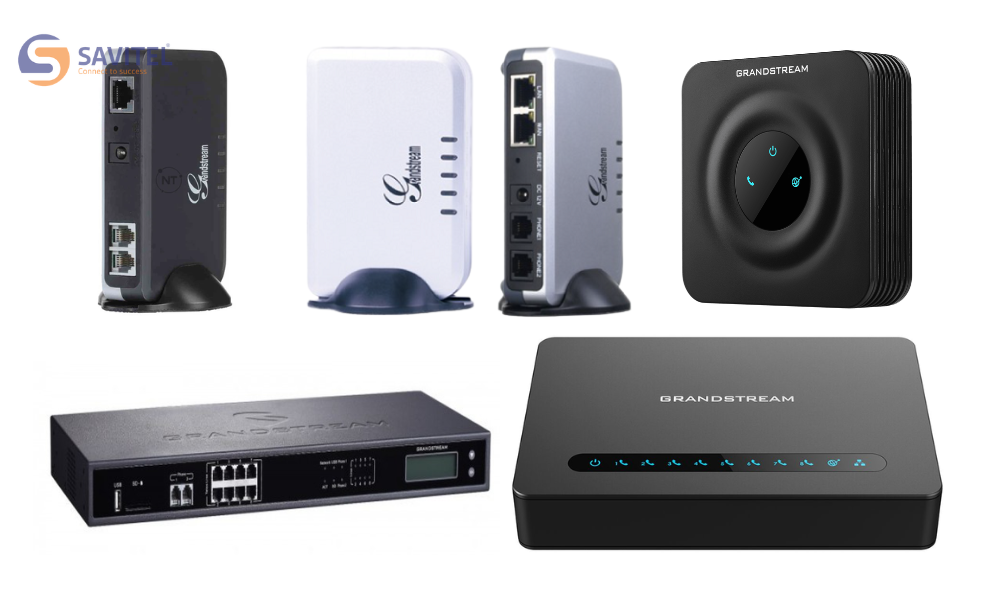

Tổng quan về dòng Grandstream ATA

Danh mục Grandstream có các ATA một hoặc nhiều cổng FXS như HT801, HT802 và các dòng nhiều cổng hơn, bên cạnh thiết bị hybrid như HT813. Tùy model, thiết bị có thể hỗ trợ SIP, T.38, quản lý và cấp cấu hình tự động, mã hóa thoại, dự phòng SIP server cùng các tính năng điện thoại như chuyển cuộc gọi, chờ cuộc gọi, giữ cuộc gọi và hội nghị ba bên.

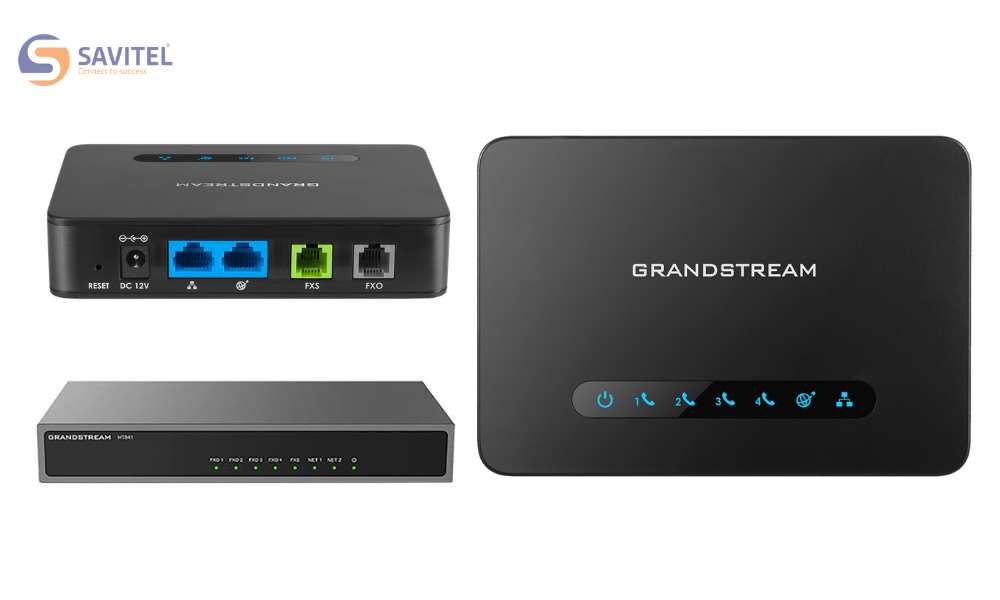

HT813 Grandstream và các yếu tố cần xem xét khi lựa chọn

HT813 Grandstream khác nhiều ATA FXS thông thường ở việc tích hợp đồng thời một cổng FXS và một cổng FXO. Vì vậy, thiết bị phù hợp với những hệ thống cần kết nối cả điện thoại analog và một đường PSTN với hạ tầng VoIP. Các yếu tố đáng chú ý gồm:

• 2 SIP profile: thiết bị hỗ trợ hai SIP profile thông qua các giao diện FXS và FXO, giúp xử lý các tình huống kết nối giữa VoIP và PSTN linh hoạt hơn.
• 1 cổng FXS RJ11: dùng để nối một điện thoại analog hoặc thiết bị analog tương thích với dịch vụ VoIP.
• 1 cổng FXO RJ11: cho phép đưa một đường PSTN analog vào hệ thống, hỗ trợ các bài toán kết nối hoặc chuyển tiếp cuộc gọi giữa PSTN và VoIP.
• Hai cổng mạng 10/100 Mbps: HT813 trang bị các giao diện LAN và WAN RJ45, đồng thời tích hợp chức năng NAT router.
• Lifeline khi mất điện: FXS có thể được chuyển kết nối trực tiếp sang FXO khi thiết bị mất nguồn, giúp đường PSTN tiếp tục có thể được sử dụng trong cấu hình phù hợp.
• Fax over IP: hỗ trợ T.38 Group 3 Fax Relay với tốc độ tối đa 14,4 kbps và có thể chuyển sang G.711 Fax Pass-through.
• Codec thoại: hỗ trợ các codec như G.711, G.723.1, G.729A/B, G.726, iLBC và OPUS, cùng các cơ chế xử lý jitter và echo phục vụ truyền thoại.
• Bảo mật: HT813 hỗ trợ các cơ chế như TLS cho báo hiệu và SRTP cho media, bên cạnh khả năng cấp cấu hình an toàn.
• Cấp cấu hình và quản lý: hỗ trợ TR-069, tệp cấu hình và các phương thức quản trị từ xa, thuận lợi cho những hệ thống triển khai nhiều thiết bị.
• Dự phòng SIP server: thiết bị có thể chuyển sang máy chủ SIP phụ khi máy chủ chính không còn kết nối nếu hệ thống được cấu hình tương ứng.
• Hội nghị thoại: hỗ trợ hội nghị ba bên và nhiều chức năng điện thoại như Caller ID, call waiting, call transfer, call forward, hold và DND.

HT813 phù hợp khi cần cả FXS và FXO trên cùng thiết bị. Nếu mục tiêu chỉ là đưa một điện thoại analog vào VoIP thì ATA một FXS có thể đơn giản hơn; nếu cần nhiều điện thoại analog, nên ưu tiên thiết bị có số lượng FXS tương ứng hoặc gateway analog mật độ cao thay vì ghép quá nhiều ATA riêng lẻ.

SAVITEL - Tư vấn và cung cấp thiết bị ATA cho hệ thống VoIP

Lựa chọn ATA cần dựa trên số điện thoại analog, số đường PSTN, tổng đài IP, SIP trunk, yêu cầu fax, cấu trúc mạng và phương án dự phòng của hệ thống. SAVITEL tư vấn thiết bị ATA, Grandstream ATA và giải pháp kết nối analog - VoIP theo hạ tầng thực tế, giúp xác định đúng số cổng FXS, FXO và phương án tích hợp trước khi triển khai.
